重ね式折板用金具

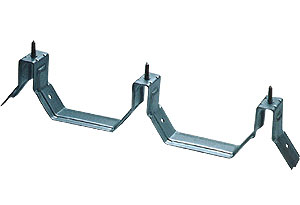

改修フレーム MZ-88 (ルーフ88型用)

数々のテストをクリア、信頼と安心のルーフ88型用改修フレームです。

特長

強靭な3連 フレームは独特のリブ加工、強度は抜群。温度差や衝撃などによるネジレや歪みが起こりません。 優れた施工性 折板形状にぴったりそい、作業性に優れています。 材質 2.6mm厚 亜鉛鉄板

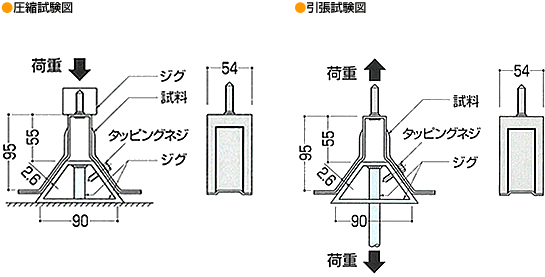

強度試験

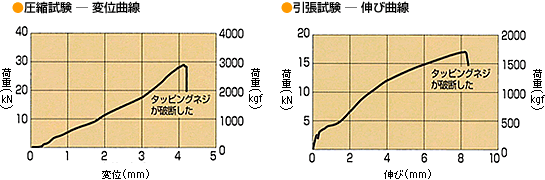

圧縮試験 荷重(kgf) 変位(mm) 400 0.78 500 0.95 600 1.15 1000 1.85 1500 2.60 2000 3.29 2950(最大荷重) 4.15

引張試験 荷重(kgf) 伸び(mm) 400 0.8 500 1.5 600 1.8 1000 3.1 1500 6.1 1740(最大荷重) 8.3

		圧縮試験	引張試験
試験実施日		平成8年3月11日
試験場所		大阪市立工業研究所
試験名		荷重試験(圧縮試験-変位曲線)	荷重試験(引張試験-伸び曲線)
試験速度		1mm/分(23℃)	2mm/分(23℃)
試 験 結 果	最大荷重	28.9KN [2950kgf]	17.1KN [1740kgf]
	所　見	タッピングネジが破断した	タッピングネジが破断した

※1KN=1000/9.80665kgf

• BLシリーズ各部材取り扱っております。
• その他、別注金具製作可能です。ご相談ください。
