「アタックボルト」

優れた保持力の吊工法用ボルト「アタックボルト」。
簡素な工法で工期の短縮が図れます。

特長

優れた強度
フレームの両サイドを折り曲げ、一層の強度アップをはかり、完全な締結により頑丈な強度が得られます。
取り付けが簡単

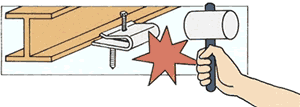

ハンマーにて、一撃でH鋼にはめ込むだけです。さらに、ボルトを使って締め付けますと、引抜き抵抗が増します。

H鋼への取り付け方

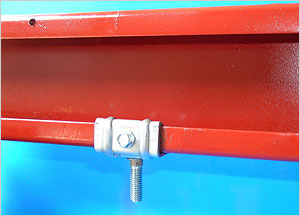

吊工法用ボルト「アタックボルト」

強度試験

吊工法用ボルト「アタックボルト」強度試験図

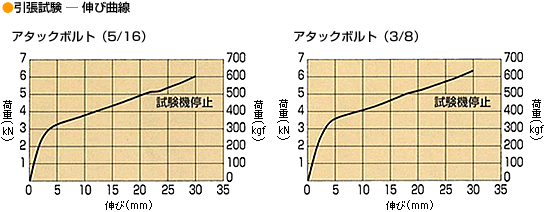

吊工法用ボルト「アタックボルト」強度試験曲線

W5/16
荷重(kgf) 伸び(mm)
200 1.66
300 3.50
400 11.30
500 20.00
600 29.00
650(停止) 30.20
W3/8
荷重(kgf) 伸び(mm)
400 0.78
500 0.95
600 1.15
1000 1.85
1500 2.60
2000 3.29
2950(最大荷重) 4.15

種 別 W5/16 W3/8
試験実施日 平成8年3月11日
試験場所 大阪市立工業研究所
試験名 荷重試験(引張試験-伸び曲線)
試験速度 2mm/分(23℃) 2mm/分(23℃)



最大荷重 6.08KN [620kgf] 6.37KN [650kgf]
所 見 30.2mmの伸びで試験停止 30mmの伸びで試験停止

※1KN=1000/9.80665kgf


●「アタックボルト C型鋼用」もございます。

アタックボルト C型鋼用施工イメージ アタックボルト C型鋼用
  • BLシリーズ各部材取り扱っております。
  • その他、別注金具製作可能です。ご相談ください。
