重ね式折板用金具

ISボルト66　ISボルト100

二重断熱工法用ボルトです。
ナットの入れ替えで5/16、M8、3/8、M10に使用可能です。

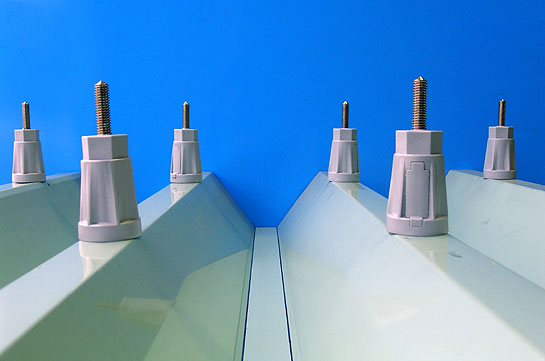

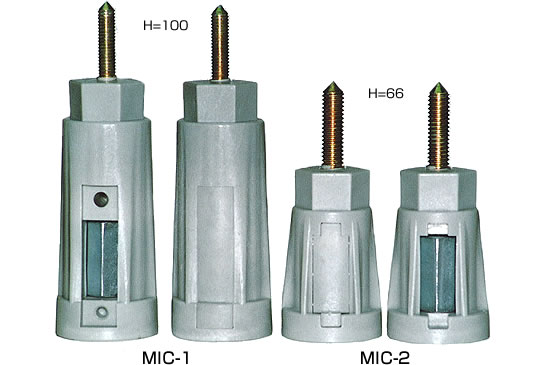

外観

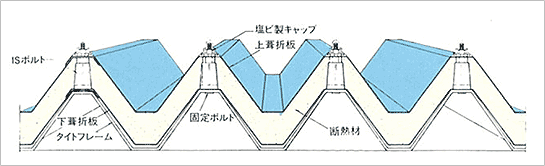

構成図

強度試験

引張試験 (M8) 荷重(kgf) 伸び(mm) 200 0.30 400 0.72 600 1.53 800 2.25 1000 2.95 1200 3.70 1400 4.52 1550 5.25

引張試験 (3/8) 荷重(kgf) 伸び(mm) 200 0.30 400 0.88 600 1.46 800 2.12 1000 2.78 1200 3.49 1400 4.21 1460 4.45

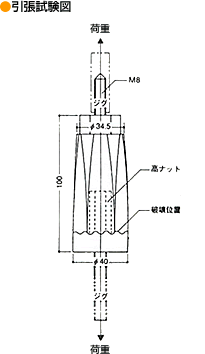

		引張試験 (M8)	引張試験 (3/8)
試験実施日		平成4年1月21日
試験場所		大阪市立工業研究所
試験名		荷重試験(引張試験-伸び曲線)
試験速度		1mm/分
試 験 結 果	最大荷重	15.2KN [1550kgf]	14.3KN [1460kgf]
	所　見	荷重を受けた所が破断した	荷重を受けた所が破断した

※1KN=1000/9.80665kgf

• BLシリーズ各部材取り扱っております。
• その他、別注金具製作可能です。ご相談ください。
