ハゼ式折板用金具

二重断熱金具「力」

強烈な風でも浮き上がらない折板屋根。
業界注目の新しい断熱金具です。
数々の経験から生まれた吊子プレートに革新の技術をプラス、取付けも簡単で、安心してご使用できます。

●耐火試験合格済　FP030RF-0058

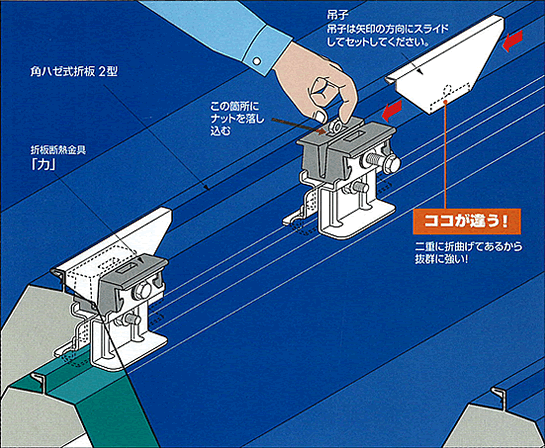

構成図

強度試験

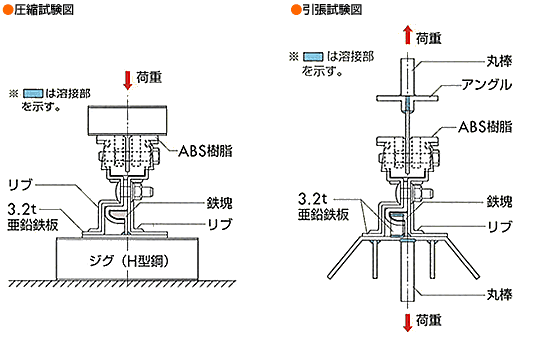

		圧縮試験	引張試験
試験実施日		平成14年4月8日
試験場所		大阪市立工業研究所

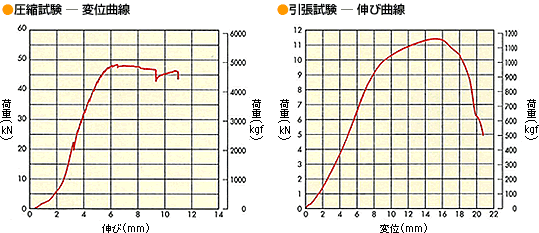

試験名		荷重試験(圧縮試験-変位曲線)	荷重試験(引張試験-伸び曲線)
試 験 結 果	最大荷重	48.4KN [4940kgf]	11.54KN [1177kgf]
	所　見	支持フレームが変形した	吊子の穴が伸びた

※1KN=1000/9.80665kgf

• BLシリーズ各部材取り扱っております。
• その他、別注金具製作可能です。ご相談ください。
